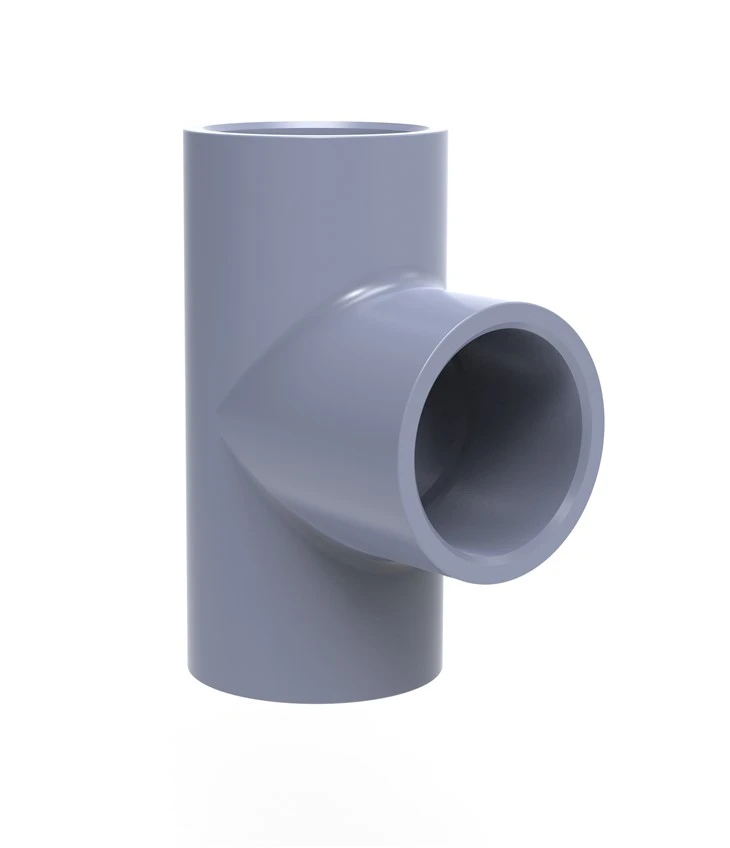

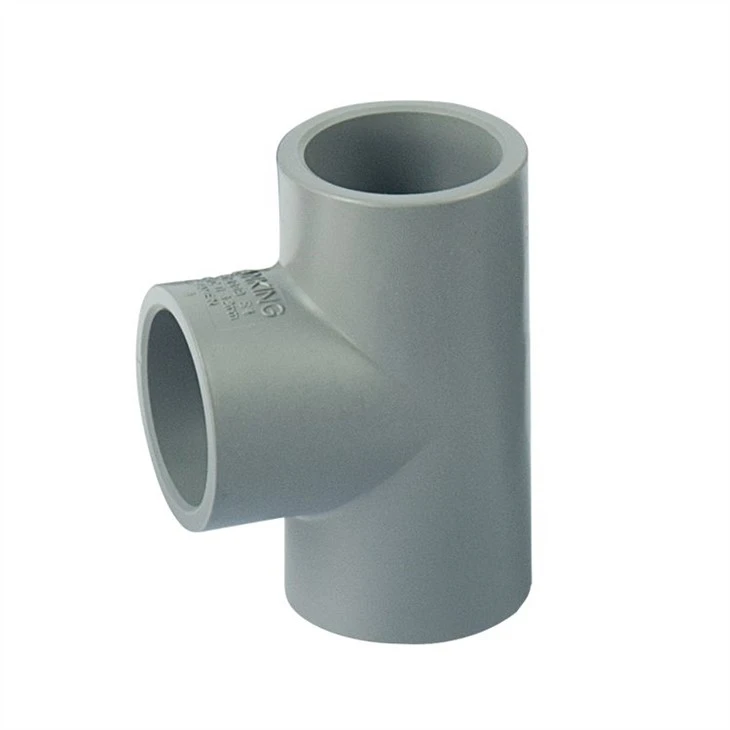

1. Введення продуктів
Трійник має 3-канальне з'єднання однакового розміру, що означає, що він може з'єднуватися з трьома трубами однакового розміру. Його можна використовувати для з'єднання двох ліній в одну магістраль при змішуванні хімікатів, рідин. Трійник CPVC виготовлений із міцного матеріалу, а занурення забезпечує стандартні продукти за графіком 80 або Din, що робить його товщим, а потім робить вироби більш міцними.
2. Розмір (одиниця: мм)
ANSI (SxSxS)

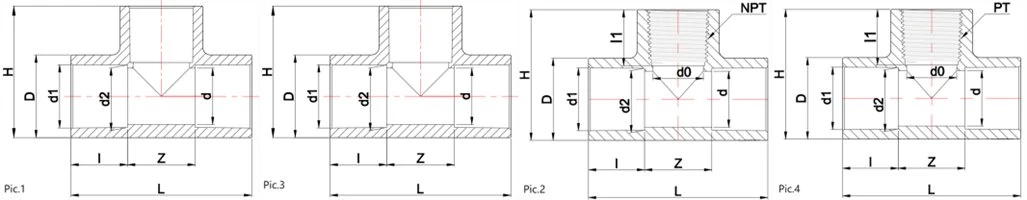

Іменний | Зовні Діам | Тип розетки | Конструкційний діаметр | Мал.1 | ||||
Розмір | D | d1 | d2 | I | d | H | L | |
1/2" | 29.00 | 21.54 | 21.23 | 24.00 | 16.00 | 51.50 | 74.00 | |
3/4" | 35.00 | 26.87 | 26.57 | 27.00 | 22.00 | 59.50 | 84.00 | |
1" | 44.00 | 33.65 | 33.27 | 30.00 | 30.00 | 70.00 | 96.00 | |
1-1/4" | 54.00 | 42.42 | 42.04 | 34.00 | 38.00 | 84.00 | 114.00 | |
1-1/2" | 60.00 | 48.56 | 48.11 | 37.00 | 44.00 | 93.00 | 126.00 | |
2" | 73.00 | 60.63 | 60.17 | 41.00 | 54.00 | 109.50 | 146.00 | |
2-1/2" | 88.00 | 73.38 | 72.85 | 46.50 | 67.00 | 129.50 | 171.00 | |
3" | 105.00 | 89.31 | 88.70 | 50.00 | 82.00 | 149.50 | 194.00 | |
4" | 132.00 | 114.76 | 114.10 | 60.00 | 106.00 | 185.00 | 238.00 | |
5" | 162.00 | 141.81 | 141.00 | 77.00 | 133.00 | 234.50 | 307.00 | |
6" | 191.00 | 168.83 | 168.00 | 79.00 | 158.00 | 263.50 | 336.00 | |
8" | 246.00 | 219.84 | 218.70 | 102.00 | 200.00 | 340.00 | 434.00 | |
8" (ручна робота) | 246.00 | 219.84 | 218.70 | 135.00 | 200.00 | |||
10" | 304.80 | 273.81 | 272.67 | 128.00 | 265.00 | 425.00 | 546.00 | |
12" | 361.00 | 324.61 | 323.47 | 153.00 | 313.50 | 508.50 | 656.00 | |
Примітка: Розміри фурнітури ручної роботи відповідають фактичним. | ||||||||
ANSI (SxSxT)
Розмір | D | d1 | d2 | I | I1 | Z | d | d0 | H | L | NPT (thd./in.)） | Мал.2 |
1/2" | 29.00 | 21.54 | 21.23 | 24.00 | 24.00 | 26.00 | 16.00 | 16.00 | 51.50 | 74.00 | 14.00 | |
3/4" | 35.00 | 26.87 | 26.57 | 27.00 | 27.00 | 30.00 | 22.00 | 21.00 | 59.50 | 84.00 | 14.00 | |
1" | 44.00 | 33.65 | 33.27 | 30.00 | 30.00 | 36.00 | 30.00 | 27.00 | 70.00 | 96.00 | 11.50 | |
1-1/4" | 54.00 | 42.42 | 42.04 | 34.00 | 34.00 | 46.00 | 38.00 | 38.00 | 84.00 | 114.00 | 11.50 | |
1-1/2" | 60.00 | 48.56 | 48.11 | 37.00 | 37.00 | 52.00 | 43.00 | 43.00 | 93.00 | 126.00 | 11.50 | |
2" | 73.00 | 60.63 | 60.17 | 41.00 | 41.00 | 64.00 | 54.00 | 54.00 | 109.50 | 146.00 | 11.50 |
DIN (SxSxS)
Іменний | Тип розетки | Конструкційний діаметр | Мал.3 | |||||
Розмір | d1 | d2 | I | D | d | H | L | |
Dn15 | 20.30 | 20.10 | 16.00 | 27.00 | 17.00 | 40.00 | 56.00 | |
Dn20 | 25.30 | 25.10 | 19.00 | 33.00 | 23.00 | 49.50 | 66.00 | |
Dn25 | 32.30 | 32.10 | 22.00 | 41.00 | 29.00 | 61.00 | 81.00 | |
Dn32 | 40.30 | 40.10 | 26.00 | 50.00 | 37.00 | 73.50 | 96.00 | |
Dn40 | 50.30 | 50.10 | 32.00 | 61.00 | 47.00 | 88.00 | 118.00 | |
Dn50 | 63.30 | 63.10 | 38.00 | 76.50 | 60.00 | 107.50 | 143.00 | |
Dn65 | 75.30 | 75.10 | 44.00 | 92.00 | 72.10 | 131.50 | 171.00 | |
Dn80 | 90.30 | 90.10 | 51.00 | 110.60 | 87.10 | 153.80 | 197.00 | |
Dn100 | 110.40 | 110.10 | 61.00 | 133.00 | 106.10 | 185.50 | 238.00 | |
Dn125 | 140.50 | 140.20 | 77.00 | 162.00 | 133.00 | 234.50 | 307.00 | |
Dn150 | 160.50 | 160.20 | 86.00 | 186.00 | 152.00 | 262.00 | 338.00 | |
Dn200 | 225.70 | 225.30 | 120.00 | 261.00 | 205.00 | 365.50 | 468.00 | |
Dn250 | 281.50 | 280.00 | 146.50 | 308.50 | 272.00 | 446.00 | 584.00 | |
Dn300 | 316.40 | 315.00 | 164.00 | 347.50 | 305.00 | 504.00 | 660.00 | |
DIN (SxSxT)
Розмір | D | d1 | d2 | I | I1 | Z | d | d0 | H | L | PT(тис/дюйм） | Мал.4 |
Dn15 | 29.00 | 20.30 | 20.10 | 16.00 | 24.00 | 42.00 | 16.00 | 16.00 | 51.50 | 74.00 | 14.00 | |
Dn20 | 35.00 | 25.31 | 25.10 | 19.00 | 27.00 | 46.00 | 22.00 | 21.00 | 59.50 | 84.00 | 14.00 | |
Dn25 | 44.00 | 32.33 | 32.10 | 22.00 | 30.00 | 52.00 | 30.00 | 27.00 | 70.00 | 96.00 | 11.00 | |
Dn32 | 50.00 | 40.30 | 40.10 | 26.00 | 26.00 | 44.00 | 37.00 | 37.00 | 73.50 | 96.00 | 11.00 | |
Dn40 | 61.00 | 50.30 | 50.10 | 32.00 | 32.00 | 54.00 | 47.00 | 47.00 | 88.00 | 118.00 | 11.00 | |
Dn50 | 76.50 | 63.30 | 63.10 | 38.00 | 38.00 | 67.00 | 60.00 | 60.00 | 107.50 | 143.00 | 11.00 |
3. Наша перевага
(1) Ми маємо понад 45 років професійного та експортного досвіду;
(2) Наша компанія є незалежним брендом SANKING;
(3) У нас є багато досвідчених працівників у сфері клапанів та монтажу;
(4) Ми маємо великий досвід у сфері продажів та дизайну;
(5) NO MOQ: це може дуже добре допомогти вашому рекламному бізнесу;
(6) Хороший сервіс: відповідь на всі запити буде надана протягом 12 годин; Ми ставимося до клієнтів як до друзів;
(7) Гарна якість: у нас є професійна команда контролю якості. Завоювати гарну репутацію на ринку.
4. Упаковка та доставка
Для кращої безпеки ваших товарів будуть надані професійні, екологічно чисті, зручні та ефективні послуги пакування.
Ми приймаємо EXW, FOB, CIF тощо. Ви можете вибрати той, який є найбільш зручним для вас.

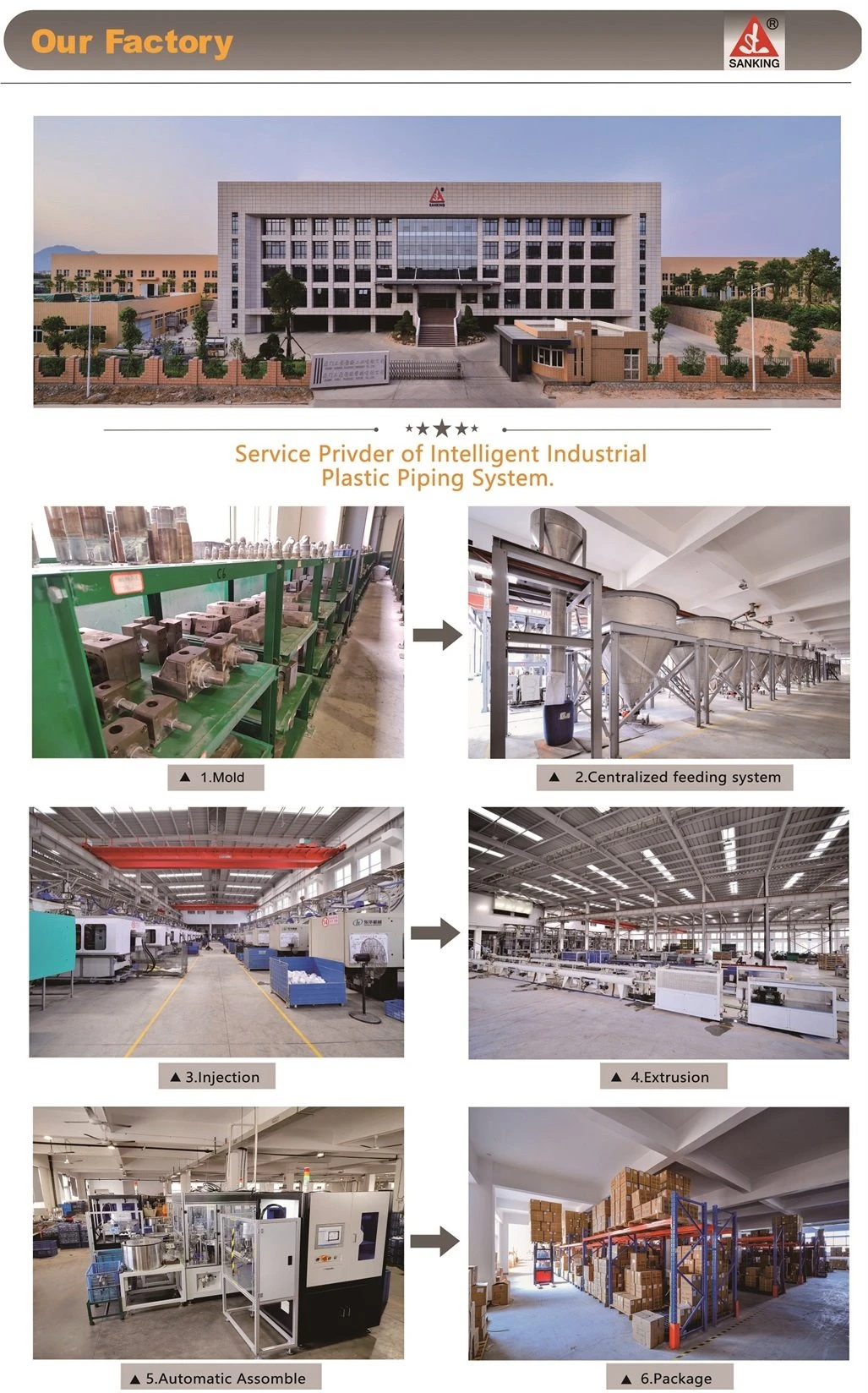

5. Виробничий процес
6. Профіль компанії
SANKING спеціалізується на своїй основній галузі промислових трубопровідних систем з ПВХ, ХПВХ, PPH і PVDF з 1976 року. Підприємство сертифіковано за стандартом ISO 9001:2015, більшість наших продуктів отримали сертифікати безпеки CE, TSG, NSF і різні патенти на винахід. . На найфундаментальнішому рівні нашою метою є безперервна еволюція бренду SANKING і надання результатів стійкого зростання нашим дистриб’юторським каналам, партнерам із постачання та обслуговування, співробітникам та інвесторам. Ласкаво просимо стати нашим дистриб’ютором або користувачем обладнання, ми обов’язково надамо вам додаткові послуги.
